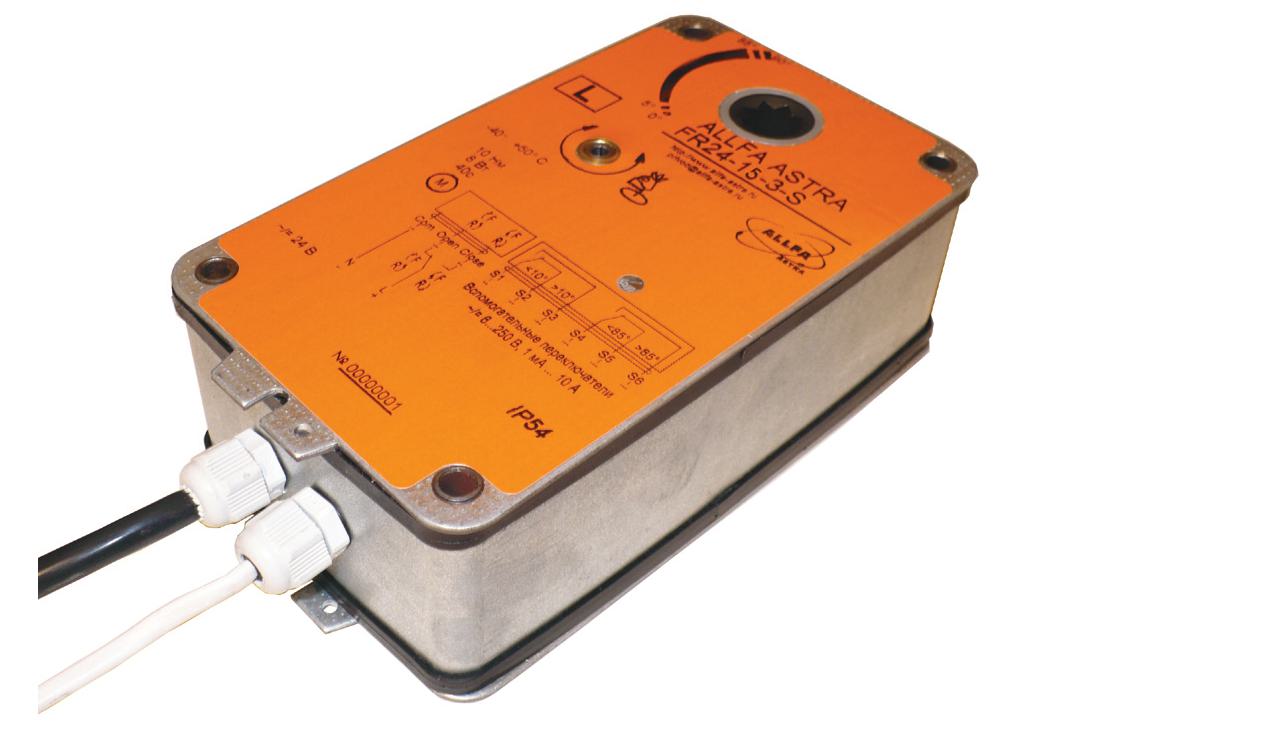

FR24-15-2-S, FR24-15-2-ST, FR24-15-3-S, FR24-15-3-ST электроприводы для пожарных клапанов без пружинного возврата
Заменяет FR230-10-3-S китайского производства
Технические характеристики
| 1. | Напряжение питания | ~ /= 24 В±10%, ~50/60 Гц | |
| 2. | Потребляемая мощность (не более) | 10 ВА | |
| 3. | Соединительный кабель: | ||
| — двигателя | 0,8 м; 3 х 0,5 мм2 | ||
| — концевых переключателей | 0,8 м; 6 х 0,5 мм2 | ||
| 4. | Точки переключения | 10°; 85° | |
| 5. | Направление поворота | выбирается установкой L / R | |
| 6. | Крутящий момент: (не менее) | 15 Нм | |
| 7. | Угол поворота (не менее) | 92° | |
| 8. | Время поворота: (не более) | 40 с | |
| 9. | Класс защиты | II (все изолировано) | |
| 10. | Степень защиты | IP 54 | |
| 11. | Температура окружающей среды | -30°…+50° C | |
| 12. | Масса, не более | 2 кг | |
Замечания по безопасности
- Внимание: напряжение ~24 В. Подключение только через изолированный трансформатор.
- Не разрешается применение электропривода в областях, выходящих за рамки указанные в спецификации, особенно для применения в воздушных судах.
- Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- Данный электропривод устанавливается на клапан только на заводе-изготовителе. Завод изготовитель несет полную ответственность за работоспособность клапана.
- Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы потребителями.
- Кабель не может быть отсоединен от устройства.
| ALLFA ASTRA® | ||
| Особенности изделия | ||
| Принцип действия | Двухпозиционное управление осуществляется при помощи двухпроводной схемы. Электропривод защищен от перегрузок и поэтому может находиться под напряжением в конечных положениях длительное время. | |
| Сигнализация положений | Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Промежуточное положение заслонки клапана определяется по механическому указателю. | |
| Ручное управление | Для ручного поворота электропривода необходимо вставить ключ из комплекта поставки в шестигранное отверстие и вращать его в выбранном направлении. Тем же образом можно осуществлять тестирование клапана при отсутствии электропитания на объекте. |
Установочно-присоединительные размеры электропривода
Двухпозиционный FR24-15-2-S
Трехпозиционный FR24-15-3-S
