Электропривод без возвратного пружинного механизма Альфа Астра AC230-8-3-S, AC230-20-3-S, AC230-30-3-S
1.1 Электропривод без возвратного пружинного механизма
AC230-8-3-S, AC230-20-3-S, AC230-30-3-S предназначен для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции.
Электропривод соответствует требованиям ТУ3311-047-18160980-15
и «Декларации о соответствии: ЕАЭС№RU Д-RU.РА03.B.89809/24.
1.2 Электропривод устанавливается на клапан с квадратной приводной осью размером □12 мм и закрепляется через крепёжные отверстия O6 мм на корпусе клапана.
1.3 Режим работы электропривода повторно-кратковременный (S2), c продолжительностью включения (ПВ) 60% и частотой включения в час до 30.
1.4 Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
Описание:
1. Напряжение питания ~ 220/230В ±10%, 50/60 Гц
2. Потребляемая мощность (не более) 22 ВА
3. Соединительный кабель: – двигателя, – концевых переключателей *(указать при заказе) 6 х 0,5 мм2 – (1,0 – 2,5 м)*;
4. Точки переключения 0°; 92°

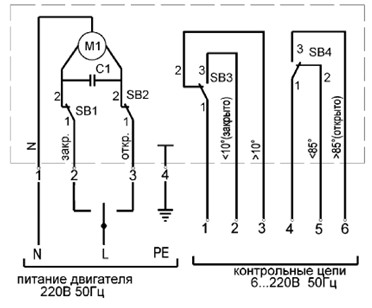

5. Направление поворота выбирается схемой подключения
6. Крутящий момент: (не менее) AC230-8-3-S – 8 Нм, AC230-20-3-S – 20 Нм, AC230-30-3-S – 30 Нм
7. Угол поворота (не менее) 92°
8. Класс защиты II ( все изолировано)
9. Степень защиты IP 54
10. Температура окружающей среды минус 60°…плюс 50° C (УХЛ4)
11. Масса, не более 1,7 кг.
Особенности изделия: универсальный захват
| Простая установка непосредственно на вал заслонки | Простая установка непосредственно на вал заслонки при помощи универсального захвата снабжается фиксатором, предотвращающим вращение корпуса электропривода. |
| Сигнализация положений | Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. |
| Ручное управление | Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). |
Замечания по безопасности
- Не разрешается применение электропривода в областях, выходящих за рамки указанные в спецификации, особенно для применения в воздушных судах.
- Внимание: напряжение ~230 В.
- Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы потребителями.
- Кабель не может быть отсоединен от устройства.
- При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.

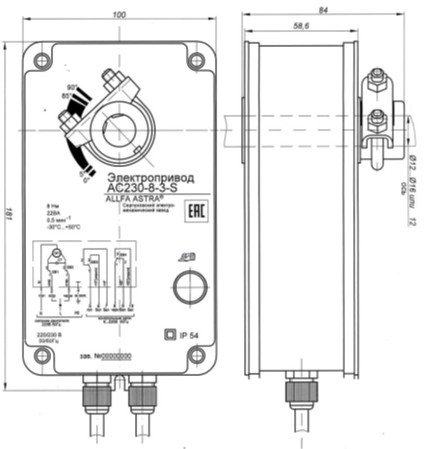

Установочно-присоединительные размеры электропривода
|
