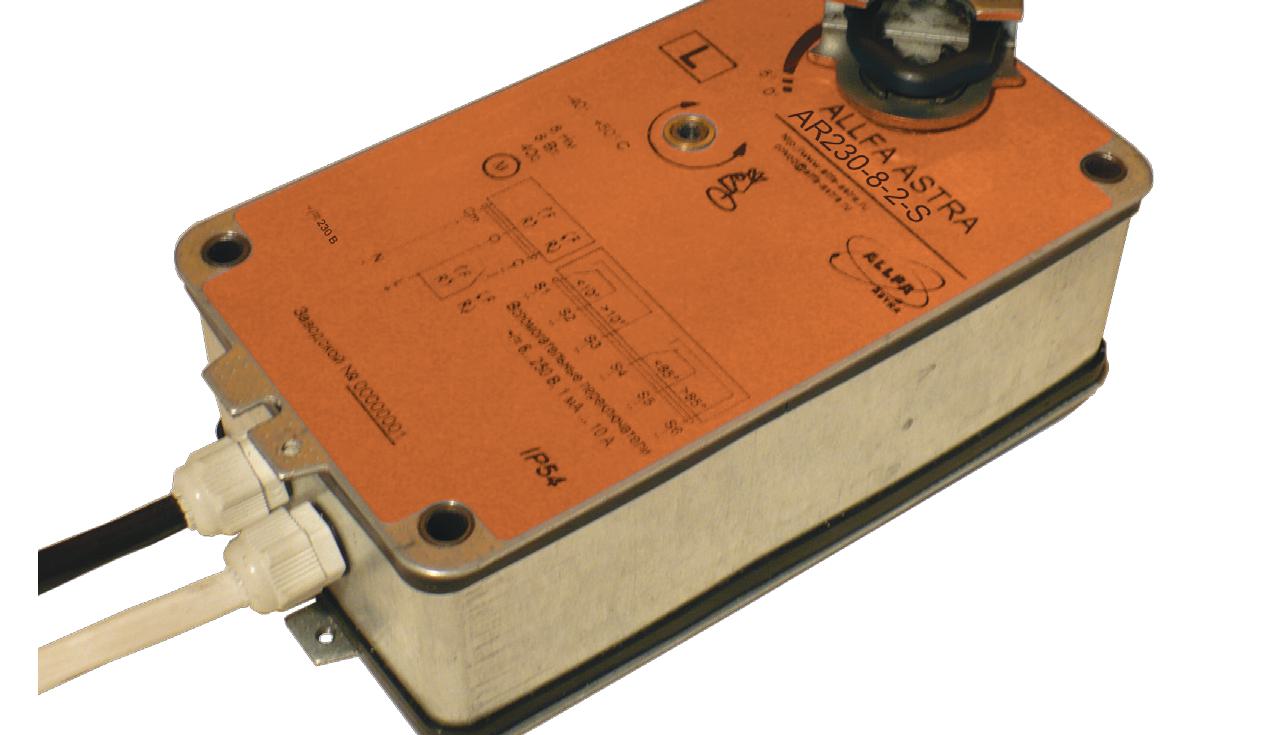

AR230-8-2, AR230-8-2-S; AR230-8-3, AR230-8-3-S электроприводы для без пружинного возврат
Электропривод реверсивный AR230-8-2, AR230-8-2-S; AR230-8-3, AR230-8-3-S, предназначен для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.
• Для управления воздушными заслонками площадью приблизительно до 2 м2.
• Крутящий момент 8 Нм
• Номинальное напряжение ~230 В
• Управление: открыто / закрыто или трехпозиционное
Технические характеристики
| 1. | Напряжение питания | ~ 220/230 В ±10%, 50/60 Гц |
| 2. | Потребляемая мощность (не более) | 10 BA |
| 3. | Соединительный кабель: | |
| — двигателя | 0,8 м; 2х0,5 мм2 | |
| — концевых переключателей | 0,8 м; 6х0,5 мм2 | |
| 4. | Точки переключения | 10°; 85° |
| 5. | Направление поворота | выбирается установкой L/R |
| 6. | Крутящий момент: двигателя / пружины (не менее) | 8 Нм |
| 7. | Угол поворота (не менее) | 92° |
| 8. | Время поворота: (не более) | 40 с |
| 9. | Класс защиты | II (все изолировано) |
| 10. Степень защиты | IP 54 | |
| 11. Температура окружающей среды | -30°…+50° C | |
| 12. Масса, не более | 2 кг | |
Замечания по безопасности
- Внимание: Напряжение ~230 В.
- Не разрешается применение электропривода в областях, выходящих за рамки указанные в спецификации, осоьбенно для применения в воздушных судах.
- Устройство содержит электрические и электронные компонента, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
- Кабель не может быть отсоединен от устройства.
- При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.
Особенности изделия
| Простая установка непосредственно на вал заслонки | Простая установка непосредственно на вал заслонки при помощи универсального захвата снабжается фиксатором, предотвращающим вращение корпуса электропривода. |
| Сигнализация положений | Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. |
| Ручное управление | Для ручного поворота электропривода необходимо вставить ключ из комплекта поставки в шестигранное отверстие и вращать его в выбранном направлении. Тем же образом можно осуществлять тестирование клапана при отсутствии электропитания на объекте. |
Установочно-присоединительные размеры электропривода
 |
