1.Напряжение питания~/=24В ±10%, ~50/60 Гц
2.Потребляемая мощность (не более)
— в режиме взвода25 ВА
— в дежурном режиме10 ВА
3.Соединительный кабель:
— двигателя0,8 м; 2 х 0,5 мм2
— концевых переключателей0,8 м; 6 х 0,5 мм2
4.Точки переключения10°; 85°
5.Направление поворотавыбирается установкой L / R
6.Крутящий момент: двигателя / пружины (не менее)6 Нм / 4 Нм
7.Угол поворота (не менее)92°
8.Время поворота: двигателя / пружины (не более)40 с / 40 с
9.Класс защитыIII (для низких напряжений)
10. Степень защитыIP 54
11. Температура окружающей среды-30°…+50° C
12. Масса, не более2 кг
13 Тип термовыключателя (для FS230-7-ST)ALLFA-TS-72
14 Температура срабатывания термовыключателя ( для FS230-4-ST)72±3° С

Замечания по безопасности

  • Внимание: Напряжение ~24 В. Подключение только через изолированный трансформатор.
  • Не разрешается применение электропривода в областях, выходящих за рамки указанные в спецификации, особенно для применения в воздушных судах.
  • Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы эксплуатационными службами.
  • Кабель не может быть отсоединен от устройства.
  • При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.

Особенности изделия

Принцип действия При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении
подачи питания, энергия, запасенная в пружине, возвращает заслонку в охранное положение.
Простая установка Простая установка непосредственно на вал заслонки при
помощи универсального захвата, снабженного фиксатором, предотвращающем вращение корпуса электропривода.
Высокая функциональная надежность Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при
достижении конечных положений.
Гибкая система сигнализации Система сигнализации с вспомогательными переключателями.

Установочно-присоединительные размеры электропривода

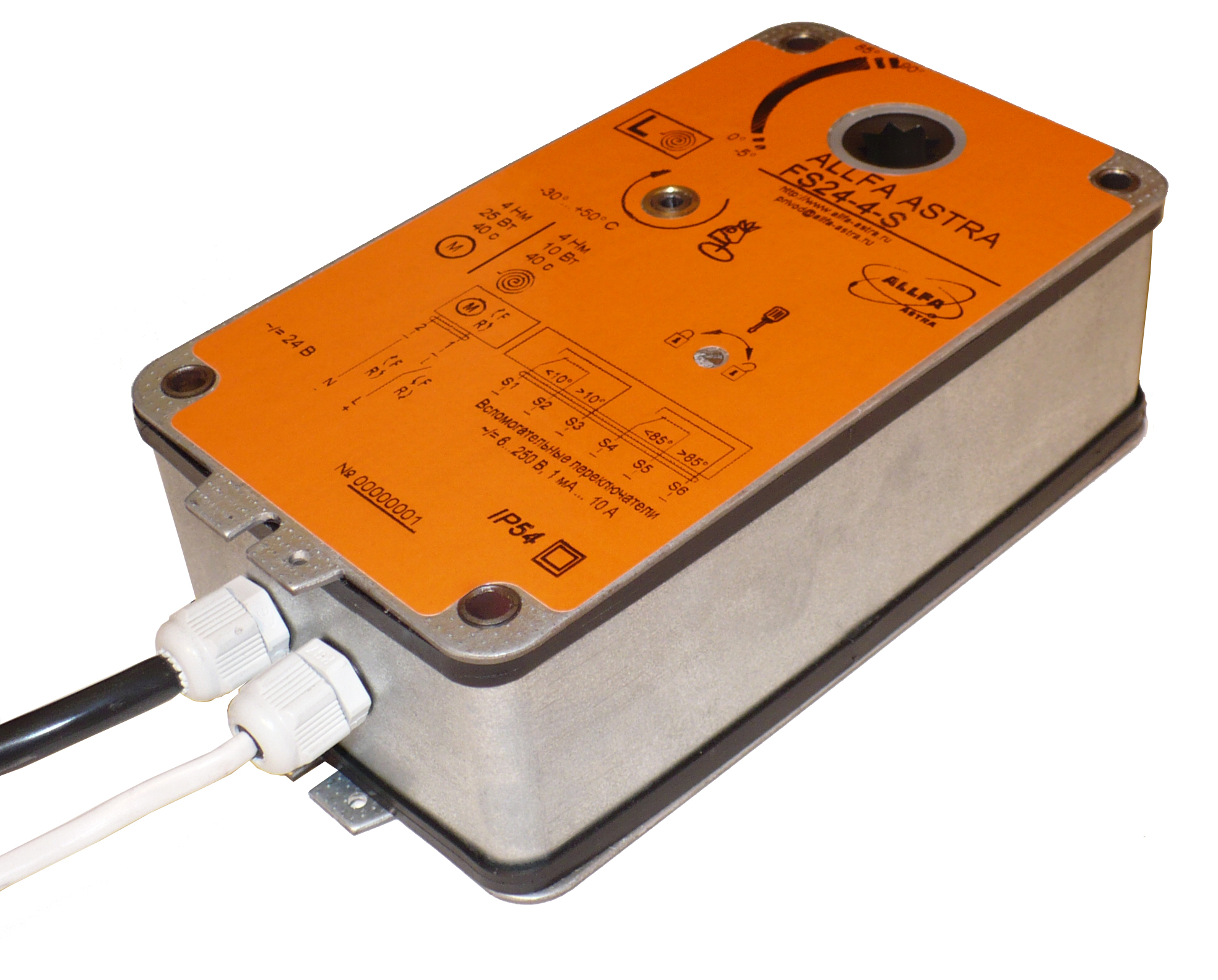

FS24-4-S, FS24-4-ST

FS24-4-S, FS24-4-ST
