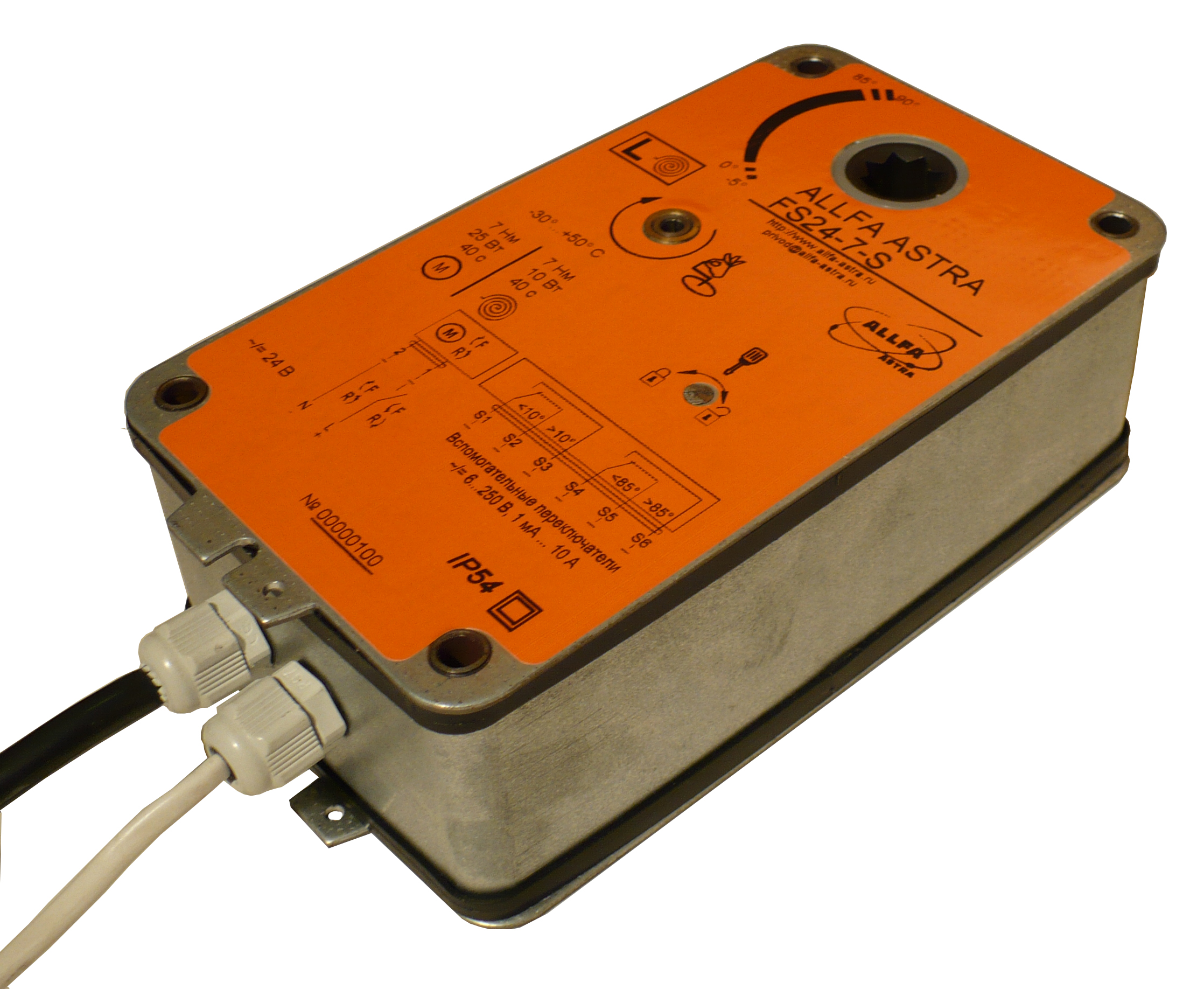

FS24-7-S, FS24-7-ST электроприводы с пружинным возвратом
Технические характеристики
| 1. | Напряжение питания | ~/=24В ±10%, ~50/60 Гц |
| 2. | Потребляемая мощность (не более) | |
| — в режиме взвода | 25 ВА | |
| — в дежурном режиме | 10 ВА | |
| 3. | Соединительный кабель: | |
| — двигателя | 0,8 м; 2 х 0,5 мм2 | |
| — концевых переключателей | 0,8 м; 6 х 0,5 мм2 | |
| 4. | Точки переключения | 10°; 85° |
| 5. | Направление поворота | выбирается установкой L / R |
| 6. | Крутящий момент: двигателя / пружины (не менее) | 8 Нм / 7 Нм |
| 7. | Угол поворота (не менее) | 92° |
| 8. | Время поворота: двигателя / пружины (не более) | 40 с / 40 с |
| 9. | Класс защиты | III (для низких напряжений) |
| 10. Степень защиты | IP 54 | |
| 11. Температура окружающей среды | -30°…+50° C | |
| 12. Масса, не более | 2 кг | |
| 13 Тип термовыключателя (для FS24-7-ST) | ALLFA-TS-72 | |
| 14 Температура срабатывания термовыключателя ( для FS24-7-ST) | 72±3° С | |
Замечания по безопасности
- Внимание: Напряжение ~24 В. Подключение только через изолированный трансформатор.
- Не разрешается применение электропривода в областях, выходящих за рамки указанные в спецификации, осо-бенно для применения в воздушных судах.
- Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
- Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть пе-реустановлены или отремонтированы эксплуатационными службами.
- Кабель не может быть отсоединен от устройства.
- При расчете крутящего момента необходимо учитывать данные изготовителя заслонки (площадь поперечного сечения, конструкцию, объект установки), а также условия воздушного потока.
Особенности изделия
| Принцип действия | При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания, энергия, запасенная в пружине, возвращает заслонку в охранное положение. |
| Простая установка | Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабженного фиксатором, предотвращающем вращение корпуса электропривода. |
| Высокая функциональная надежность | Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений. |
| Гибкая система сигнализации | Система сигнализации с вспомогательными переключателями. |
Установочно-присоединительные размеры электропривода
FS24-7-S
FS24-7-ST
