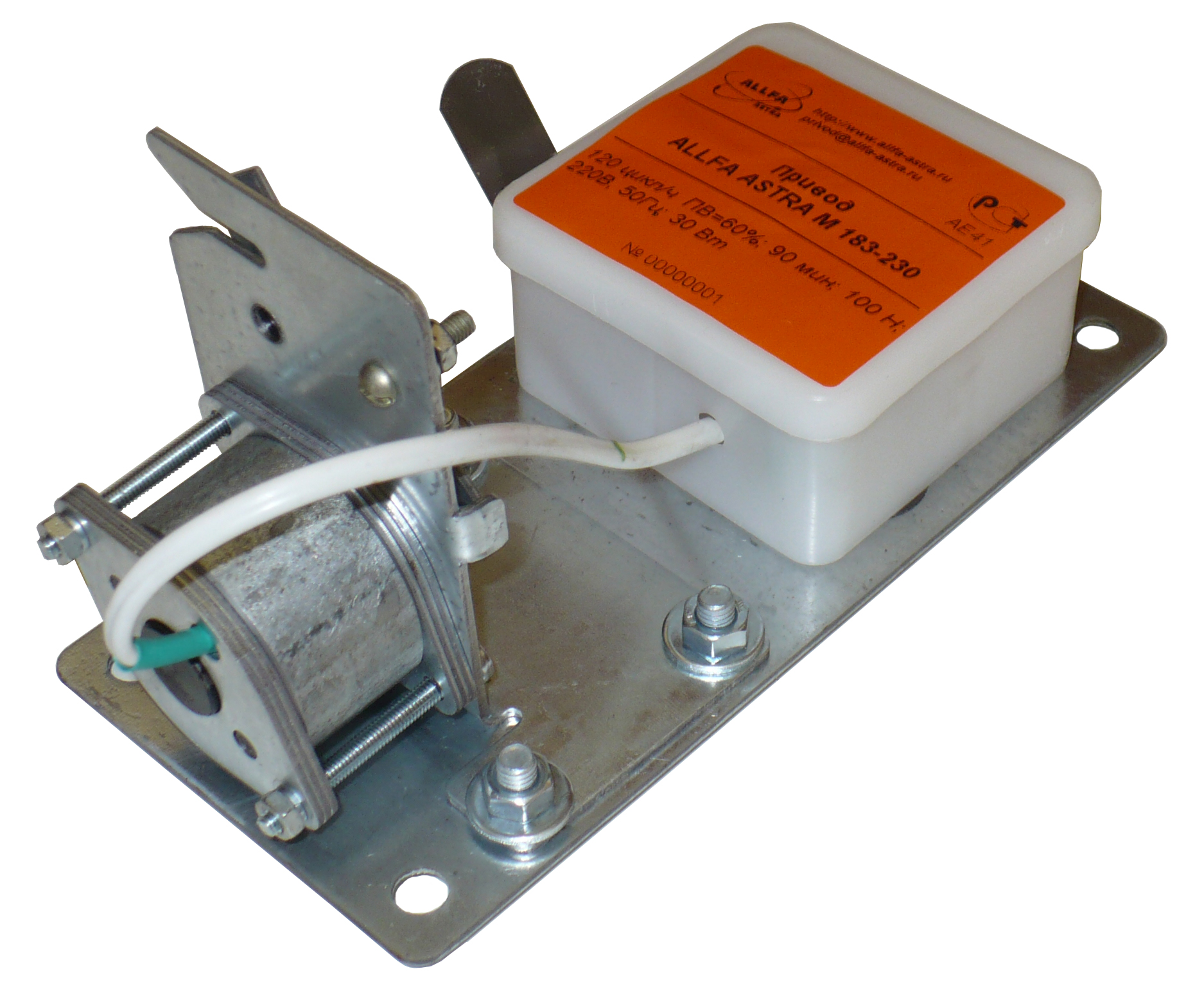

М183-230, M183-24 электромагнитный привод

Привод электромагнитный М183-230, M183-24

(далее привод) может использоваться в качестве комплектующего изделия в противопожарной автоматике, клапанах дымоудаления и других устройствах. Привод имеет встроенную индикацию положения и функцию автоматического отключения и проверки работоспособности привода.
При включении катушки электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Возврат якоря в исходное положение производится под действием внешнего усилия после отключения тока.

Хочу заказать!

Описание

М183-230, M183-24 электромагнитный привод

Согласно ГОСТ 19264-82 привод может работать в следующих режимах:
– продолжительный (120 включений в час);
– повторно-кратковременном (ПВ 60%, время цикла 300с);
– кратковременном (продолжительность включения 90 мин).
При эксплуатации привода не допускается закрывать его теплоизоляционными материалами.
Не допускается скручивать выводы провода и прикладывать к ним растягивающее усилие более 1Н.
Привод не подлежит ремонту.

Технические характеристики

1. Напряжение питания, В	М183-230 – ~220/230 В ± 10% 50Гц М183-24 – ~/= 24 В ± 10%
2. Потребляемая мощность, Вт, не более	30
3. Усилие нагрузки на исполнительный механизм, Н (кГс), не более	М183-230 – 100 (10) М183-24 – 100 (10)
4. Класс защиты	01 по ГОСТ 12.2.007.0-75
5. Степень защиты корпуса	IP 42
6. Масса, кг, не более	1,8

Замечания по безопасности

• Внимание: напряжение ~230 В.
• Не разрешается применение электропривода в областях, выходящих за рамки указанные в спецификации, особенно для применения в воздушных судах.
• Устройства содержит электрические компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы потребителями.
• Кабель не может быть отсоединен от устройства.

Особенности изделия

Простая установка Привод электромагнитный легко устанавливается на клапан и крепится винтами через четыре отверстия диаметром 8 мм.
Примечание Возможно параллельное подключение других приводов с учетом мощностей. Малая потребляемая мощность. Возможность режима продолжительного включения.
