Привод электромагнитный М-239-230, M-239-24
– Привод электромагнитный М-239-230, M-239-24 (далее привод) предназначен для установки, в качестве комплектующего изделия, в противопожарной автоматике, клапанах дымоудаления и других устройствах.
– Привод имеет:
– встроенную индикацию положения;
– соединительную коробку (для присоединения к питающей сети и системе сигнализации).
– Усилие нагрузки на исполнительный механизм Н (кГс) – 100 (10)
– Малые габариты.
Технические характеристики:
| 1 Напряжение питания, В | ~198…240 (М-239 – 230) =21,6…26,4 (М-239 – 24) |
| 2 Частота питания, Гц | 50 |
| 3 Потребляемая мощность, не более, ВА (Вт) | М-239-230 – 30 (24) М-239-24 – 60 (60) |
| 4 Усилие нагрузки на исполнительный механизм, Н (кГс) | М-239-230 – 100 (10) М-239-24 – 100 (10) |
| 5 Температура окружающей среды | Минус 30° … Плюс 50°C |
| 6 Класс Защиты (по ГОСТ 12.2.007.0-75) | 01 |
| 7 Степень защиты: | IP 20 |
| 8 Масса, кГ, не более: | 0,45 |
Особенности изделия.

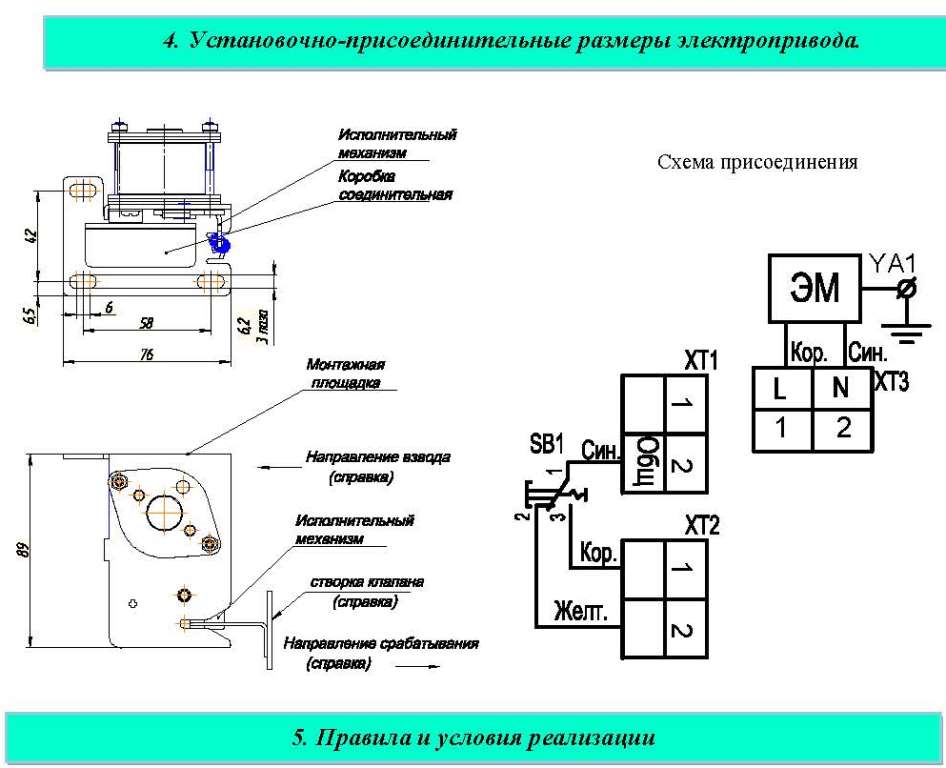

Простая установка и фиксация: Простая установка (электромагнитный привод устанавливается через крепежные отверстия 6,2х12,2мм, а фиксирующая планка через крепёжные отверстия Ø4,5мм;
Простая регулировка: Благодаря овальным отверстиям возможна продольная регулировка привода на корпусе клапана.
Простое подключение: Благодаря наличию клемм нажимного типа, электромагнитный привод к питающей сети и системе сигнализации подключается без использования дополнительных инструментов и принадлежностей.
Компактные размеры: Возможна установка в клапанах малых размеров.
Низкая потребляемая мощность.
Способность работать в режиме
продолжительного включения: Привод сохраняет работоспособность при длительной подаче питающего напряжения (до 1 часа);
Полностью готовое к установке изделие: Благодаря установленным в изделии коммутационным изделиям (микропереключатель конечных положений, соединительная коробка), нет необходимости в установке дополнительных микропереключателей, клеммников, колодок и соединительных коробок.
