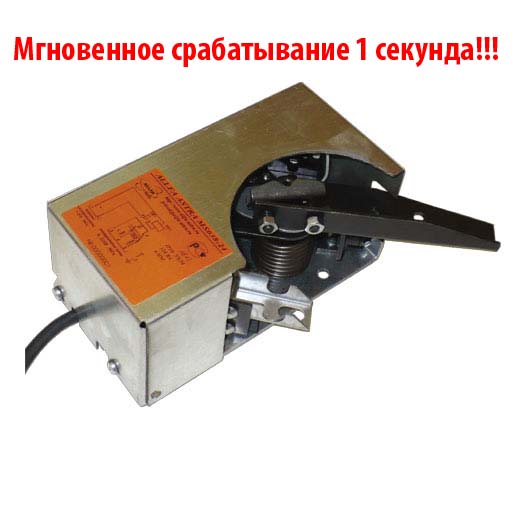

MS038-220 / 01; MS038-24 / 01 электромагнитный привод
Режим работы – кратковременный (S2), составляет 30 включений в час. Имеется функция автоматического отключения электромагнита при срабатывании привода.
Привод содержит переключатель для индикации положений створки клапана.
Технические характеристики
| 1.Напряжение питания | MS038-220 ~220/230 В ± 10%, 50 Гц MS038-24 =24 B ± 10% |
| 2.Потребляемый ток, А, не более | 0,7 (4,5) |
| 3.Потребляемая мощность, ВА, (не более) | 140 (120) |
| 4.Длина вывода электропроводов, мм | 400 |
| 5.Минимальный крутящий момент, Нм, (не менее) | 2 |
| 6.Продолжительность включения | Кратковременное |
| 7.Класс защиты | 01 по ГОСТ 12.2.007.0-75 |
| 8.Степень защиты корпуса | IP 10 |
| 9.Температура окружающей среды, °С | – 30…+50 |
| 10.Техобслуживание | Не требуется |
| 11.Вес, кг, (не более) | 1,8 |
Замечания по безопасности
• Внимание: напряжение ~230 В.
• Не разрешается применение привода в областях, выходящих за рамки указанные в спецификации, особенно для применения в воздушных судах.
• Устройства содержит электрические компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной местности. Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, которые могут быть переустановлены или отремонтированы потребителями. Кабель не может быть отсоединен от устройства.
Особенности изделия
Простая установка Привод электромагнитный легко устанавливается на вал клапана с помощью универсального крепежного хомута и закрепляется специальным фиксатором.
Сигнализация положений Привод содержит переключатель для индикации положения створки клапана.

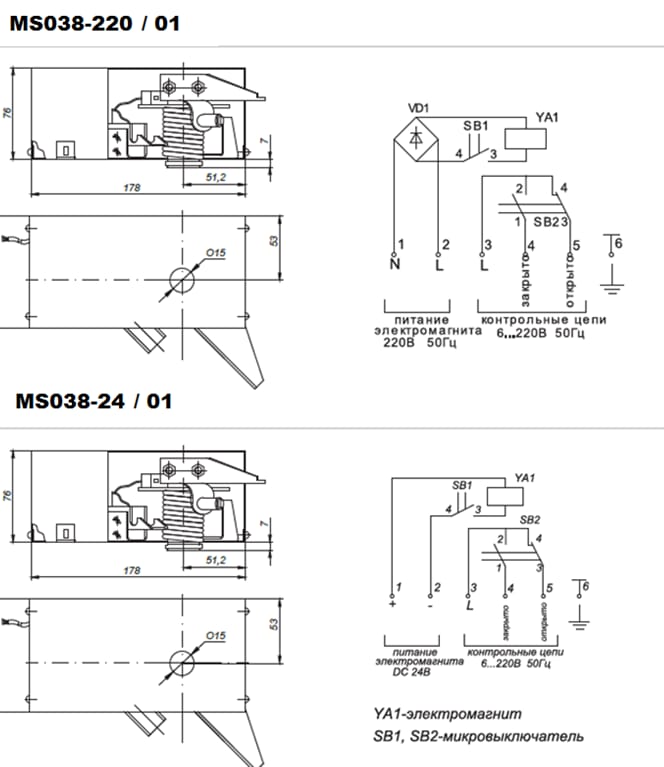

Установочно-присоединительные размеры электропривода
